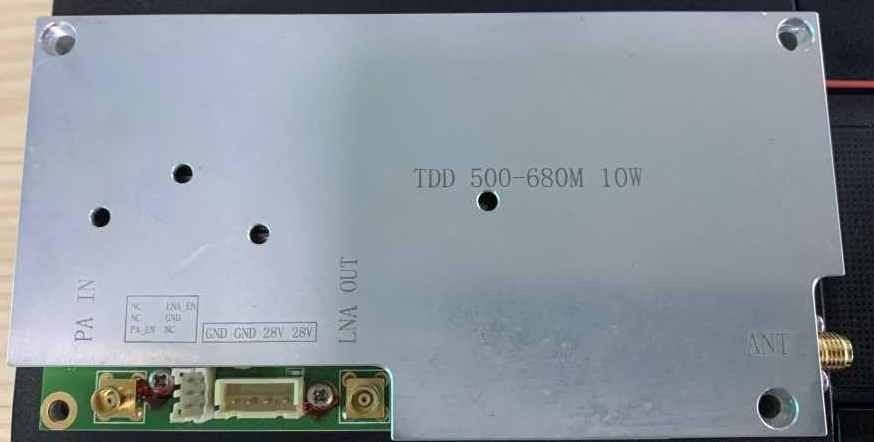

Amplificador de potencia 37dBm 28V 50Ω del RF
Descripción de producto:
Amplificador de potencia del RF - amplificador de potencia del transmisor para las transmisiones de radio
Este amplificador de potencia de la radiofrecuencia (RFPA) se diseña para amplificar una señal de -10dBm a 0dBm, con la fuente 1500mA actual. Es conveniente para la transmisión de la señal de COFDM y tiene funcionamiento excelente del ruido de DB 3,0. Su eficacia añadida poder (PAE) está entre el 10% al 20%, teniendo en cuenta la transmisión de poder muy eficiente.
Características:
- Nombre de producto: Amplificador de potencia del RF
- Tipo del paquete: Soporte superficial/a través del agujero
- Variación del retraso de grupo: 2us
- Figura de ruido: 3.0dB
- Voltaje de fuente: 28V
- Amplificador de potencia sin hilos
- Amplificador de potencia de la radiofrecuencia
Parámetros técnicos:
| Artículo |
Especificación |
| Gama de frecuencia |
570-598MHz |
| De potencia de salida |
37dBm |
| Aumento de Tx |
45 ± 1 (DB) |
| Aumento de Rx |
10 ± 1 (DB) |
| Llanura del aumento |
2,0 (DB) de pico a pico sobre la banda de Freq |
| Estabilidad del aumento |
± 1,5 (DB) sobre temporeros |
| In/Out VSWR |
Menos que 1.5:1 |
| Corriente de DC |
1,5 (a) |
| Tamaño (DxWxH) |
125x65x18 (milímetro) |
| In/Out Commector |
MCX/SMA |
| De retraso de tiempo |
≤2 (nosotros) |
| Temporeros de la operación. |
-20 ~ +65 (°C) |
| Mapa de la entrada-salida |
Zócalo 1x4Pin 2.54m m del interfaz de la fuente de alimentación
Pin 1,2: Tierra
Pin 3,4:28V
Zócalo 2x3Pin 2.0m m del interfaz de control
Pin 1,3,6: NC
Pin 2: LNA_EN
Pin 4: Tierra
Pin 5: PA_EN
|
| Voltaje de fuente |
28V |
| Modo del trabajo |
Señal de TDD OFDM |
Usos:
El amplificador de potencia de la radiofrecuencia de TDD570T598M 5W-28V es una solución excelente para aumentar fuerza de señal en los sistemas de transmisión de datos que actúan usando modo de la duplicación de la división de tiempo (TDD). Este amplificador de potencia se puede utilizar en una variedad de usos, tales como sistemas de comunicación inalámbricos, los vínculos de microonda de punto a punto, y más. Por ejemplo, en un sistema de comunicación inalámbrico, el amplificador de potencia de TDD570T598M 5W-28V se puede utilizar para impulsar la fuerza de señal de los datos que son transmitidos entre dos dispositivos. Esto puede ayudar a mejorar la confiabilidad y la gama del sistema de comunicación, especialmente en áreas con cobertura débil de la señal. Con su salida de poder más elevado y tamaño compacto, el amplificador de potencia de TDD570T598M 5W-28V es una opción ideal para muchos usos del RF.
Arreglo para requisitos particulares:
Servicio modificado para requisitos particulares del amplificador de potencia del RF
Proporcionamos servicio modificado para requisitos particulares del amplificador de potencia del RF según sus requisitos. Nuestro Number modelo es TDD570T598M 5W-28V. cuál se hace en China. La cantidad de orden mínima es 2. El precio es negociable. Este amplificador de la radio del poder más elevado funciona en modo de la señal de COFDM y tiene una corriente de la fuente de 1.5A, y un voltaje de fuente de 28V. Nuestro amplificador de potencia del transmisor es ideal para los usos del amplificador de la radio del poder más elevado con su funcionamiento de la salida de poder más elevado, de poco ruido y alto de las linearidades.
Ayuda y servicios:
Soporte técnico y servicios del amplificador de potencia del RF
- Proporcione la dirección técnica en la instalación, el uso y el mantenimiento del amplificador de potencia del RF.
- Proporcione los servicios de la localización de averías y de reparación.
- Proporcione las piezas y los componentes de recambio.
- Investigaciones del cliente de la respuesta y proporcionar la información de producto.
- Proporcione el entrenamiento técnico para los clientes.
- Proporcione el servicio de garantía.
