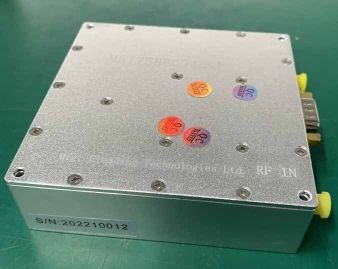

módulo 2500MHz 2615MHz LTE 41, enlace descendente del amplificador de potencia del RF de las telecomunicaciones 32W de TD 2500
Descripción de producto:
El amplificador de potencia del RF diseñado para proporcionar una salida y un poder excelente de poder más elevado añadió la eficacia (PAE) de 20% a 50%. Este amplificador de potencia entrega un de potencia de salida confiable de 45dBm. Propósito en el radar meteorológico, el radar de la nave de superficie, y los satélites de algunas comunicaciones (hornos de microondas, dispositivos de la microonda/comunicaciones, radioastronomía, teléfonos móviles, LAN inalámbrico, Bluetooth, ZigBee, GPS, radio aficionada)
Características:
- Gama de frecuencia: 2500MHz a 2615MHz
- Aumento: 40dB
- Energía entrada: 5dBm
- Temperatura de funcionamiento: -20°C a +60°C
Parámetros técnicos:
| Artículo |
Especificación |
| Gama de frecuencia |
2500-2615MHz |
| De potencia de salida |
45dBm |
| Aumento de Tx |
40 ± 1 (DB) |
| Llanura del aumento |
2,0 (DB) de pico a pico sobre la banda de Freq |
| Estabilidad del aumento |
± 1,5 (DB) sobre temporeros |
| In/Out VSWR |
Menos que 1.5:1 |
| Corriente de DC |
3 (a) |
| Tamaño (DxWxH) |
100x100x30 (milímetro) |
| In/Out Commector |
Hembra de SMA |
| Protección |
Salida protegida contra alto VSWR |
| Temporeros de la operación. |
-20 ~ +60 (°C) |
| Mapa de la entrada-salida (9Pin D-sub M) |
1.N.C.
minuto 25dBm - 45dBm máximo, Vout=3.3- (45-Pout) *0.1 de Detecion del poder 2.Forward
3.N.C.
minuto 25dBm - 45dBm máximo Vout=3.3- (45-Reflected) *0.1 de Detecion del poder 4.Reflect
5.N.C.
6.7.Vcc (+28V)
8.9.GND
|
| Voltaje de fuente |
28V |
| Modo del trabajo |
Señal del CW |
Usos:
El amplificador de potencia de la radiofrecuencia de PA2500T2615M_45-28V es la opción perfecta para una variedad de usos que requieran la amplificación del poder del radiotransmisor.
Arreglo para requisitos particulares:
Servicio modificado para requisitos particulares del amplificador de potencia del RF
Proporcionamos servicio modificado para requisitos particulares del amplificador de potencia del RF según sus requisitos. Nuestro Number modelo es PA2500T2615M_45-28V. cuál se hace en China. La cantidad de orden mínima es 2. El precio es negociable. Este amplificador de la radio del poder más elevado funciona en modo de la señal del CW y tiene una corriente de la fuente de 3A, y un voltaje de fuente de 28V. Nuestro amplificador de potencia del transmisor es ideal para los usos del amplificador de la radio del poder más elevado con su funcionamiento de la salida de poder más elevado, de poco ruido y alto de las linearidades.
Ayuda y servicios:
Soporte técnico y servicios del amplificador de potencia del RF
Ofrecemos el soporte técnico y los servicios para que nuestros productos del amplificador de potencia del RF se aseguren de que están funcionando correctamente y están proporcionando el funcionamiento mejor.
Instalación y disposición
Estamos disponibles proveer de ayuda la instalación y la disposición de su amplificador de potencia del RF. Nuestro equipo de ingenieros experimentados puede dirigirle con el proceso y contestar a cualquier pregunta que usted tenga.
Localización de averías
Si usted está experimentando cualesquiera problemas con su amplificador de potencia del RF, nuestro equipo de expertos puede ayudar a identificar la fuente del problema y a proveer de usted las soluciones para resolverlo rápidamente.
