Amplificador de potencia integrado 1W del aumentador de presión 1700MHz 1800MHz 1900MHz 2400MHz 2600MHz de la señal del teléfono celular de FDD TDD LTE 5Band
Descripción de producto:

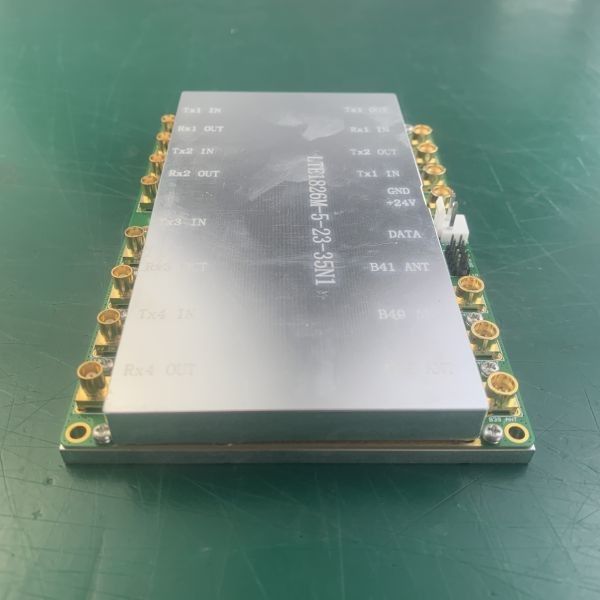

El LTE1826M 5BAND 1W-28V es un amplificador de potencia 1W diseñado especialmente para la estación base inalámbrica de la comunicación del teléfono móvil, ofrece un diseño compacto, y las bandas de frecuencia incluyen 1800MHz 1900MHz 2100MHz 2400MHz 2600MHz, y cada banda tiene un poder de 23dBm.
Características:
- Cobertura aumentada de la señal del teléfono celular.
- Dispositivos y usuarios celulares múltiples de las ayudas simultáneamente.
- Apoya formatos múltiples de la comunicación al mismo tiempo, incluyendo FDD y TDD
Parámetros técnicos:
| Artículo |
Especificación |
| Gama de frecuencia |
1805~1880 (FDD)
2110~2170(FDD)
1880~1920 (TDD)
2300~2400(TDD)
2496~2690(TDD)
|
| De potencia de salida |
dBm 23±2
|
| Gama de regla del poder |
DB ≥20
|
| Aumento de Tx |
DB 35±2 |
| Máximo de la energía entrada. |
≥+10dBm (últimos para 1min sin daño)
|
| Llanura del aumento |
≤2.0dB |
| EVM |
el ≤3% (señal de portador de LTE los 20M Single (PAR=10dB) Pout=33dBm)
|
| ACLR |
≤-45 @20MHz
≤-50 @40MHz
|
| ACPR |
dBc ≤-50
|
| Voltaje de fuente |
28V |
| Corriente de DC |
≤ 2.5A@28VDC |
| LNA |
| De potencia de salida |
dBm 10±2 |
| Aumento de Rx |
DB 10~15 |
| EVM |
el ≤3% |
| Figura de ruido |
≤3.0
|
| Mecánico |
| Tamaño (DxWxH) |
120*85*15 milímetro |
| In/Out Commector |
MCX/SMA |
| Temporeros de la operación. |
-20 ~ +55 (°C) |
Usos:
El módulo del amplificador de potencia es de uso general en pequeñas estaciones base y redes de comunicaciones móviles públicas. Apoya una amplia gama de bandas de frecuencia de la comunicación móvil incluyendo 1700MHz 1800MHz 1900MHz 2400MHz y 2690MHz. Estas bandas de frecuencia son de uso general en las redes de comunicaciones móviles para la transmisión de la voz y de datos. El módulo del amplificador de potencia es un componente esencial en la red de comunicaciones pues amplifica la fuerza de señal para asegurar la comunicación confiable entre los dispositivos.
Arreglo para requisitos particulares:
Servicio modificado para requisitos particulares del amplificador de potencia del RF
Los módulos del amplificador de potencia se pueden modificar para requisitos particulares según requisitos de cliente. Las bandas de frecuencia y los indicadores de poder se pueden ajustar según necesidades específicas. Esto permite mayor flexibilidad en el diseño y la ejecución de los sistemas de comunicación que cumplen requisitos específicos. Los módulos modificados para requisitos particulares del amplificador de potencia pueden también ayudar a optimizar el funcionamiento y la eficacia, que pueden dar lugar a ahorro en costes y a confiabilidad mejorada.
Ayuda y servicios:
Soporte técnico y servicios del amplificador de potencia del RF
Ofrecemos el soporte técnico y los servicios para que nuestros productos del amplificador de potencia del RF se aseguren de que están funcionando correctamente y están proporcionando el funcionamiento mejor.
Instalación y disposición
Estamos disponibles proveer de ayuda la instalación y la disposición de su amplificador de potencia del RF. Nuestro equipo de ingenieros experimentados puede dirigirle con el proceso y contestar a cualquier pregunta que usted tenga.
Localización de averías
Si usted está experimentando cualesquiera problemas con su amplificador de potencia del RF, nuestro equipo de expertos puede ayudar a identificar la fuente del problema y a proveer de usted las soluciones para resolverlo rápidamente.
Q1. ¿Podría conseguir una muestra antes de pedido en bloque?
Sí, ofrecemos la muestra para todos los modelos pero cargada.
Q2. ¿Qué debo hacer si no sé sobre frecuencia en mi país?
Por favor no dude en entrarnos en contacto con con su investigación, encontraremos la frecuencia que usted necesita y que aborda sus problemas.
Q3. ¿Usted acepta pedido del OEM/del ODM?
Sí, podemos modificar el logotipo, los colores, y las frecuencias de la marca para requisitos particulares.
Q4. Entrega y fecha del envío:
5-30 días
Q5. Frecuencia modificada para requisitos particulares:
Podemos modificar la banda sola para requisitos particulares/doble/triple/de Quand/Penta para la señal del teléfono móvil como 2G/3G/4G (GSM/CDMA/DCS/PCS/WCDMA/LTE, los etc,)
Q6. Áreas de potencia de salida y de la cobertura en el repetidor móvil de la señal:
20dBm: ² de los 500-1500m
23dBm: ² del 1500-2500m
25dBm: ² de los 2500-4000m
27dBm: ² de los 3000-5000m
30dBm: ² de los 5000-8000m
La cobertura se relaciona con la fuerza de señal local, nos entra en contacto con por favor con su condición local, nosotros puede ofrecer la mejor solución.
